Objavljeno 26.08.2021 avtor Giacomo Bordiga

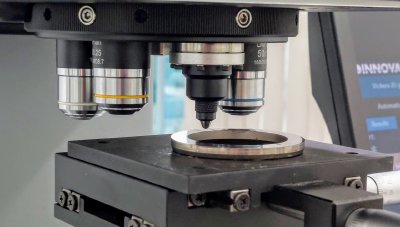

To orodje omogoča pretvorbo vrednosti trdote med različnimi lestvicami: po Brinellu (HB), po Vickersu (HV) in po Rockwellu C (HRC). Temelji na podatkih za pretvorbo trdote za neavstenitna jekla iz standarda ASTM E140 (Tabela 1).
| Trdotno število po Rockwellu C 150 kg (HRC) | Trdotno število po Vickersu (HV) | Trdotno število po Brinellu, standardna jeklena kroglica 10 mm, 3000 kg (HBS) | Trdotno število po Brinellu, karbidna kroglica 10 mm, 3000 kg (HBW) |
|---|---|---|---|
| 68 | 940 | - | - |
| 67 | 900 | - | - |
| 66 | 865 | - | - |
| 65 | 832 | - | (739) |
| 64 | 800 | - | (722) |
| 63 | 772 | - | (705) |
| 62 | 746 | - | (688) |
| 61 | 720 | - | (670) |
| 60 | 697 | - | (654) |
| 59 | 674 | - | 634 |
| 58 | 653 | - | 615 |
| 57 | 633 | - | 595 |
| 56 | 613 | - | 577 |
| 55 | 595 | - | 560 |
| 54 | 577 | - | 543 |
| 53 | 560 | - | 525 |
| 52 | 544 | (500) | 512 |
| 51 | 528 | (487) | 496 |
| 50 | 513 | (475) | 481 |
| 49 | 498 | (464) | 469 |
| 48 | 484 | 451 | 455 |
| 47 | 471 | 442 | 443 |
| 46 | 458 | 432 | 432 |
| 45 | 446 | 421 | 421 |
| 44 | 434 | 409 | 409 |
| 43 | 423 | 400 | 400 |
| 42 | 412 | 390 | 390 |
| 41 | 402 | 381 | 381 |
| 40 | 392 | 371 | 371 |
| 39 | 382 | 362 | 362 |
| 38 | 372 | 353 | 353 |
| 37 | 363 | 344 | 344 |
| 36 | 354 | 336 | 336 |
| 35 | 345 | 327 | 327 |
| 34 | 336 | 319 | 319 |
| 33 | 327 | 311 | 311 |
| 32 | 318 | 301 | 301 |
| 31 | 310 | 294 | 294 |
| 30 | 302 | 286 | 286 |
| 29 | 294 | 279 | 279 |
| 28 | 286 | 271 | 271 |
| 27 | 279 | 264 | 264 |
| 26 | 272 | 258 | 258 |
| 25 | 266 | 253 | 253 |
| 24 | 260 | 247 | 247 |
| 23 | 254 | 243 | 243 |
| 22 | 248 | 237 | 237 |
| 21 | 243 | 231 | 231 |
| 20 | 238 | 226 | 226 |
Navedene primerjalne vrednosti temeljijo na standardu ASTM E140. Za oceno zahtevane trdote in odpornosti komponente proti obrabi si oglejte vsebine o glavnih površinskih obdelavah.
Trdota prevleke, toplotno utrjevanje in odpornost proti obrabi.
Spoznajte toplotne obdelave Preberite vodnikTrdota anodne plasti, aluminijeve zlitine in odpornost proti obrabi.
Spoznajte trdoto in obrabo Preberite vodnik
Eno najpogostejših vprašanj, ki jih prejmemo od tistih, ki se prvič srečajo s tehnično površinsko obdelavo, je: “Koliko stane na kilogram?” Ne glede na to, ali gre za kemično niklanje ali anodizacijo, je pravilen odgovor: odvisno.
Preberi več
Ena izmed glavnih lastnosti postopka kemičnega niklanja je njegova odpornost proti koroziji. Kemično niklanje se namreč uporablja na kovinskih mehanskih delih (jekla, aluminijeve ali bakrove zlitine) v primeru potrebe po zaščiti pred oksidacijo in korozijo zaradi zunanjih vplivov.
Preberi več
V precizni mehaniki so glavne uporabljene kovinske zlitine zlitine železa, aluminija in bakra, zaradi njihovih mehanskih lastnosti ter razpoložljivosti, ugodne cene in enostavne obdelovalnosti.
Preberi več
