NIPLATE® 500 PTFE
Kemični nikelj s PTFE
Niplate 500 PTFE je kompozitna prevleka iz kemičnega niklja z visoko vsebnostjo fosforja (10-13%), ki vsebuje 25-35% delcev PTFE.
Med nanašanjem plasti se sočasno nanašajo nanometrski delci PTFE. Plast ima zato matrico iz nikelj-fosforjeve zlitine, v kateri so enakomerno razpršeni delci PTFE.
PTFE je polimer s posebnimi lastnostmi. Je popolnoma kemično inerten in ga skoraj nobena kemična spojina ne napade. Ima odlične lastnosti površinskega drsenja, nizek koeficient trenja in nelepljivost.
Plast Niplate 500 PTFE torej združuje lastnosti kemičnega niklja in PTFE. Ima visoko trdoto, primerljivo s trdoto jekel, ter nizek koeficient trenja in antiadhezijske lastnosti.
Zaradi nizkega koeficienta trenja se uporablja za uporabe z drsenjem delov, kot so na primer tulci in premična jedra elektromagnetnih ventilov ter komponente regulatorjev tlaka tehničnih plinov. Zaradi nelepljivih lastnosti se uporablja na področjih stiskanja in oblikovanja plastike, v napravah za doziranje in nadzor viskoznih tekočin, lepil in vroče vode.
NIZEK KOEFICIENT TRENJA IN NELEPLJIVOST
Zaradi visoke vsebnosti enakomerno porazdeljenih delcev PTFE ima izrazite nelepljive lastnosti in zelo nizek koeficient trenja (0,08 ÷ 0,12) brez mazanja.
ENAKOMERNA DEBELINA
Enakomerna in konstantna debelina na celotni površini, vključno z luknjami, idealna za kose za precizno mehaniko s tesnimi tolerancami.
UPORABNO NA RAZLIČNIH KOVINAH
Prevlečene so lahko vse zlitine, ki se običajno uporabljajo v mehaniki: zlitine železa, bakra in aluminija.

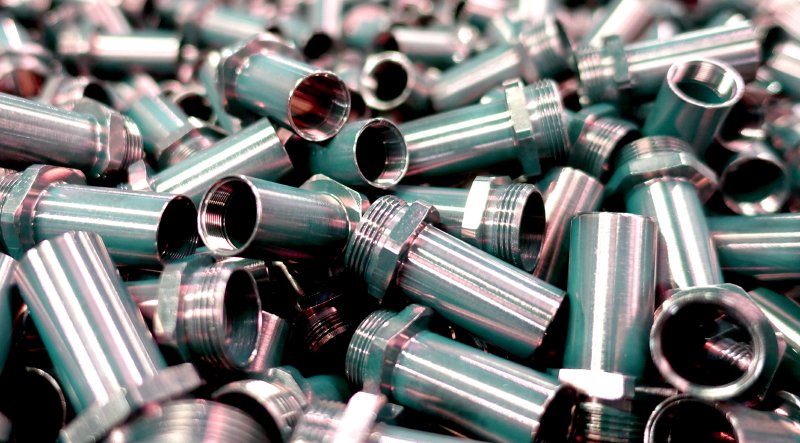

Izdelki s prevleko NIPLATE 500 PTFE
SEM mikrografija prereza prevleke NIPLATE 500 PTFE
TEHNIČNE SPECIFIKACIJE
Sestava in veljavni predpisi
| Sestava | |||
|---|---|---|---|
| Prevleka Niplate 500 PTFE je sestavljena iz dveh plasti enake debeline: prva plast je kemični nikelj s srednjo vsebnostjo fosforja, druga plast je kemični nikelj z visoko vsebnostjo fosforja in delci PTFE. | |||
| PRVA PLAST (40-60% SKUPNE DEBELINE) | Ni | P | |
| 91÷95% | 5÷9% | ||
| DRUGA PLAST (40-60% SKUPNE DEBELINE) | MATRICA | DELCI | |
| Ni | P | PTFE 300nm | |
| 87÷90% | 10÷13% | 25÷35% vol. | |
| Kompozitna prevleka z matrico iz kemičnega niklja in delci PTFE. | |||
| Certifikat NSF 51 |
|---|
| Certifikat NSF 51 - Food equipment material. |
| Skladnost RoHS |
|---|
| Skladno z RoHS. Niso prisotne snovi z omejitvami uporabe nad maksimalno dovoljenimi koncentracijami. |
| Skladnost REACh |
|---|
| Skladno z REACh. Niso prisotne SVHC v količinah nad 0,1% po teži. |
Kovine, primerne za prevleko
| Zlitine železa | Značilnosti | |
|---|---|---|
| Ogljikovo jeklo | Oprijem | ★★★★★ |
| Odpornost proti koroziji | ★★★☆☆ | |
| Nerjavno jeklo | Predpriprava | Peskanje |
| Oprijem | ★★★★☆ | |
| Odpornost proti koroziji | ★★★★★ | |
| Cementirano jeklo | Predpriprava | Peskanje |
| Oprijem | ★★★★☆ | |
| Odpornost proti koroziji | ★★★☆☆ | |
| Bakrove zlitine | Značilnosti | |
|---|---|---|
| Medenina, bron, baker | Oprijem | ★★★★★ |
| Odpornost proti koroziji | ★★★★★ | |
| Zlitine aluminija | Značilnosti | |
|---|---|---|
| Gnetne zlitine | Oprijem | ★★★★☆ |
| Odpornost proti koroziji | ★★★★☆ | |
| Zlitine za litje | Oprijem | ★★★★☆ |
| Odpornost proti koroziji | ★★★☆☆ | |
| Titanove zlitine | Značilnosti | |
|---|---|---|
| Čisti titan in zlitine | Predpriprava | Peskanje |
| Oprijem | ★★★★☆ | |
| Odpornost proti koroziji | ★★★★★ | |
Debelina prevleke in estetski videz
| Debelina prevleke | |
|---|---|
| Tipična debelina | Toleranca |
| 15µm | ±3µm |
| Enakomerna debelina na celotni zunanji in notranji površini | |
| Odsotnost koničastega učinka, značilnega za galvanske prevleke | |
| Estetski videz |
|---|
| Kovinski videz sive barve puščne cevi zaradi visoke koncentracije delcev PTFE. Sledi morfologiji mehansko obdelanega kosa |
| Možnost mat površine (peskane, krogličene ali granulirane) |
| V primeru toplotne obdelave za utrjevanje pri 260-280°C se lahko pojavijo spremembe barve plasti z možnimi rjavimi madeži. |
Tribološke lastnosti
| Trdota | |
|---|---|
| Površinska trdota Niplate 500 PTFE se spreminja glede na toplotno obdelavo za utrjevanje, izvedeno po nanosu plasti. | |
| Vrednost trdote | Toplotna obdelava |
| 250±100HV | Odvodikovanje 160-180°C x 4h |
| 300±100HV | Utrjevanje 260-280°C x 8h |
| Odpornost proti obrabi | |
|---|---|
| Niplate 500 PTFE ima visoko odpornost proti obrabi v neabrazivnih pogojih in pri uporabah z nizkimi lokalnimi obremenitvami. Ni primeren za uporabe z abrazivno obrabo. Zaradi tega so vrednosti obrabe, pridobljene s testom Taber Abraser, visoke. | |
| Indikativna vrednost obrabe, TWI-CS10 | Toplotna obdelava |
| Nižje število pomeni boljšo zmogljivost - ASTM B733 X1 - Taber Abraser wear test - abrazivna kolesa CS 10 - obremenitev 1 kg | |
| 33±2 mg / 1000 ciklov | Odvodikovanje 160-180°C x 4h |
| 21±2 mg / 1000 ciklov | Utrjevanje 260-280°C x 8h |
| Koeficient trenja | |
|---|---|
| Vrednost dinamičnega koeficienta trenja v suhem stanju | |
| 0,08 ÷ 0,12 | Zaradi visoke koncentracije delcev PTFE ima prevleka Niplate 500 PTFE zelo nizek dinamični koeficient trenja v suhem stanju, ki se običajno giblje med 0,08÷ 0,12 glede na nasprotni material. |
Kemične lastnosti
| Odpornost proti koroziji | |
|---|---|
| Zaščita pred korozijo Niplate 500 PTFE, ocenjena s testom solne megle, je odvisna od osnovnega materiala, obdelave in površinske obdelave kosa ter debeline nanešene prevleke. | |
| Indikativne vrednosti odpornosti proti koroziji | Osnovni material |
| NSS po ISO 9227 - debelina 20 μm - korodirana površina < 5% | |
| ≥1000 ur | Medenina |
| ≥240 ur | Ogljikovo jeklo |
| ≥240 ur | Aluminij 6082 |
| Kemična odpornost | |
|---|---|
| Odlična kemična odpornost in odpornost proti oksidaciji v številnih agresivnih slanih okoljih. Prestane test potopitve v koncentrirano dušikovo kislino (RCA, Test dušikove kisline: Koncentrirana dušikova kislina 42Bé, 30 sekund, sobna temperatura). | |
| Kemična združljivost | |
| Indikativne vrednosti združljivosti z okoljem samo prevleke, ne kažejo zaščite pred korozijo osnovnega materiala. Celotna zmogljivost prevlečenega kosa je močno odvisna tudi od vrste in kakovosti osnovnega materiala. Dejansko odpornost na okolje je treba preizkusiti v praksi. | |
| Ogljikovodiki (npr. bencin, dizelsko gorivo, mineralno olje, toluen) | |
| Alkoholi, ketoni (npr. etanol, metanol, aceton) | |
| Nevtralne solne raztopine (npr. natrijev klorid, magnezijev klorid, morska voda) | |
| Razredčene reducirajoče kisline (npr. citronska kislina, oksalna kislina) | |
| Oksidirajoče kisline (npr. dušikova kislina) | |
| Koncentrirane kisline (npr. žveplova kislina, klorovodikova kislina) | |
| Razredčene baze (npr. razredčen natrijev hidroksid) | |
| Oksidirajoče baze (npr. natrijev hipoklorit) | |
| Koncentrirane baze (npr. koncentriran natrijev hidroksid) | |
Fizikalne lastnosti
| Spajljivost |
|---|
| Ni primerno za trdo spajkanje |
| Feromagnetizem | Toplotna obdelava |
|---|---|
| Feromagnetno | Odvodikovanje 160-180°C x 4h |
| Feromagnetno | Utrjevanje 260-280°C x 8h |
| MAKSIMALNA TEMPERATURA KONTINUIRANEGA DELOVANJA |
|---|
| 260°C |
| Gostota |
|---|
| 6,3 g/cm3 |
