OX-W
Trda anodizacija
OX-W je poseben postopek trde anodizacije aluminija, skladen s standardi MIL-PRF-8625 Type III, ISO 10074 in UNI 7796.
V primerjavi s tradicionalno trdo anodizacijo je bil postopek OX-W razvit za izboljšanje lastnosti trde anodizacije in pridobitev bolj kompaktne in enakomerne plasti aluminijevega oksida z nižjo hrapavostjo in večjo odpornostjo proti koroziji.
Omogoča doseganje visoke odpornosti proti koroziji v solni megli z zmanjšanimi debelinami anodizacije in na zlitinah, ki jih je težko anodizirati, kot so zlitine serije 2000 in livarske zlitine z visokim deležem silicija.

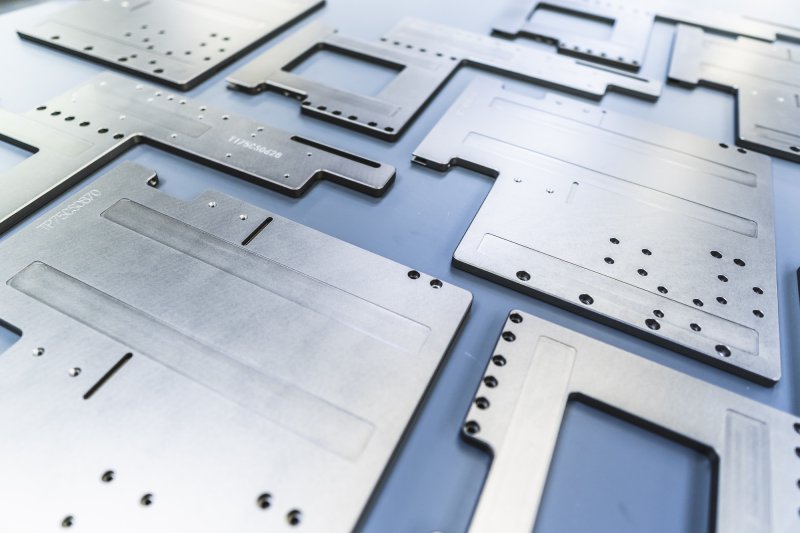

Uporablja se tudi pri izdelkih za distribucijo in nadzor plinov (metan, vodik in kisik), kjer je potrebna nizka hrapavost površine in visoka odpornost proti praskam in obrabi.
ZNAČILNOSTI
VISOKA ODPORNOST PROTI KOROZIJI
Kompaktna plast OX-W ščiti osnovni material pred korozijo in odlično prestane 336 ur izpostavljenosti solni megli brez kakršnega koli korozijskega napada.
VISOKA ODPORNOST PROTI OBRABI IN TRDOTA
Trdota in kompaktnost plasti aluminijevega oksida omogoča doseganje visoke odpornosti proti abrazivni in adhezivni obrabi, primerljive s trdim kromom.
KOMPAKTNA IN GLADKA PLAST
Postopek OX-W ustvari bolj kompaktno in enakomerno plast aluminijevega oksida z nižjo hrapavostjo v primerjavi s tradicionalnimi postopki trde anodizacije.
SVETLA BARVA
Postopek OX-W površini daje svetlo sivo barvo z odtenki, ki so odvisni od obdelane aluminijeve zlitine.
VARIANTA NIZKEGA TRENJA OX-W-PTFE
Za znižanje koeficienta trenja in zagotovitev neoprijemljivosti se lahko postopek OX-W impregnira z nanodelci PTFE.
RAZPOLOŽLJIVE BARVE
OX-WN - Črna barva
Postopek OX-W se lahko pigmentira v globoko črno barvo. Globoka črna omogoča poenotenje barve na različnih aluminijevih zlitinah.
OX-WB - Modra barva
Postopek OX-W se lahko pigmentira v modro barvo. Odtenek barve je odvisen od obdelane aluminijeve zlitine. Slika prikazuje orientacijsko barvo, ki jo je mogoče doseči na zlitini 7075 in zlitini 6061.
OX-WR - Rdeča barva
Postopek OX-W se lahko pigmentira v rdečo barvo. Odtenek barve je odvisen od obdelane aluminijeve zlitine. Slika prikazuje orientacijsko barvo, ki jo je mogoče doseči na zlitini 7075 in zlitini 6061.
TEHNIČNE SPECIFIKACIJE
Sestava in veljavni standardi
| Sestava | |||
|---|---|---|---|
| Obdelava OX-W pretvori osnovni aluminij v kompaktno plast aluminijevega oksida. Sestava je zato v veliki meri odvisna od izhodne zlitine. | |||
| Al | O | S | Nečistoče |
| 20÷40% | 50÷70% | 3÷5% | Odvisno od zlitine |
| Tehnični standardi za izdelke |
|---|
| ISO 10074 |
| UNI 7796 |
| MIL-PRF-8625 Type III |
| Skladnost RoHS |
|---|
| Skladno z RoHS. Ni prisotnih snovi z omejitvami uporabe nad največjimi dovoljenimi koncentracijami. |
| Skladnost REACh |
|---|
| Skladno z REACh. Ni prisotnih SVHC v količinah nad 0,1 % po masi. |
Zlitine primerne za anodizacijo
| Gnetne zlitine | Značilnosti | |
|---|---|---|
| Serija 2000 | Trdota | ★★★☆☆ |
| Odpornost proti obrabi | ★★★☆☆ | |
| Odpornost proti koroziji | ★★★☆☆ | |
| Največja debelina | ★★★☆☆ | |
| Serija 5000 (z >2% Mg) in 7000 | Trdota | ★★★★☆ |
| Odpornost proti obrabi | ★★★★☆ | |
| Odpornost proti koroziji | ★★★★☆ | |
| Največja debelina | ★★★★★ | |
| Serija 6000 (razen 6082, 6061) | Trdota | ★★★★★ |
| Odpornost proti obrabi | ★★★★★ | |
| Odpornost proti koroziji | ★★★★★ | |
| Največja debelina | ★★★★★ | |
| 6082, 6061 | Trdota | ★★★★★ |
| Odpornost proti obrabi | ★★★★★ | |
| Odpornost proti koroziji | ★★★★★ | |
| Največja debelina | ★★★★☆ | |
| Zlitine za litje | Značilnosti | |
|---|---|---|
| Zlitine s Si>8% ali Cu>2% | Trdota | ★☆☆☆☆ |
| Odpornost proti obrabi | ★☆☆☆☆ | |
| Odpornost proti koroziji | ★☆☆☆☆ | |
| Največja debelina | ★☆☆☆☆ | |
| Tlačni ulitki s Si<8% ali Cu<2% | Trdota | ★★☆☆☆ |
| Odpornost proti obrabi | ★★☆☆☆ | |
| Odpornost proti koroziji | ★★☆☆☆ | |
| Največja debelina | ★☆☆☆☆ | |
| Druge zlitine | Trdota | ★★☆☆☆ |
| Odpornost proti obrabi | ★★☆☆☆ | |
| Odpornost proti koroziji | ★★★☆☆ | |
| Največja debelina | ★★★☆☆ | |
Debelina obdelave in estetski videz
| Debelina prevleke | |
|---|---|
| Standardna debelina | Toleranca |
| 30µm | ±10µm |
Debelina obdelave narašča za 50% navzven in za 50%
navznoter od površine aluminijastega kosa. Radialno povečanje
dimenzij je zato enako polovici debeline
obdelave. | |
| Enakomerna debelina na celotni zunanji površini. Zmanjšana debelina v luknjah. | |
| Estetski videz |
|---|
| Rahlo mat videz s svetlo sivo obarvanostjo. Odtenek barve je odvisen od osnovne zlitine in debeline obdelave. Prevzame morfologijo mehansko obdelanega kosa. |
| Možnost črnega barvanja v različici OX-WC |
| Možnost modrega barvanja v različici OX-WB |
| Možnost rdečega barvanja v različici OX-WR |
Tribološke lastnosti
| Trdota | |
|---|---|
| Obdelava OX-W ima visoko trdoto plasti. Ta variira glede na obdelano zlitino. | |
| Vrednost trdote | Zlitina |
| >280HV | Serija 2000 |
| >330HV | Serija 5000 (z >2% Mg) in 7000 |
| >400HV | Druge gnetne zlitine |
| Odpornost proti obrabi | |
|---|---|
| OX-W ima izjemno visoko odpornost proti abrazivni in adhezivni obrabi. Ta variira glede na obdelano zlitino. | |
| Vrednost obrabe, TWI-CS17 | Zlitina |
| Nizka številka označuje boljšo zmogljivost - MIL-PRF-8625 3.7.2.2 in ISO 10074 B.3- Taber Abraser wear test - abrazivna kolesa CS 17 - obremenitev 1 kg | |
| <35 mg / 10 000 ciklov | Serija 2000 |
| <25 mg / 10 000 ciklov | Serija 5000 (z >2% Mg) in 7000 |
| <15 mg / 10 000 ciklov | Druge gnetne zlitine |
| Koeficient trenja |
|---|
| Različica OX-W-PTFE je postopek impregnacije anodizirane plasti
z nanodelci PTFE. Ta impregnacija omogoča površino z neoprijemljivimi in samomazalnimi lastnostmi ter nizkim koeficientom trenja. |
Kemične lastnosti
| Odpornost proti koroziji | ||
|---|---|---|
| Obdelava OX-W omogoča pridobitev visoke odpornosti proti koroziji in oksidaciji. Odlično prestane 336 ur izpostavljenosti solni megli brez kakršnihkoli znakov korozije. | ||
| Vrednost odpornosti proti koroziji | Osnovni material | |
| NSS po ISO 9227 in ISO 10074 | ||
| ≥336 ur brez korozije | Zlitina 6000 | |
| Kemična odpornost | |
|---|---|
| Indikativne vrednosti združljivosti z okoljem. Dejanska odpornost v konkretnem okolju uporabe mora biti vseeno preizkušena na terenu. | |
| Ogljikovodiki (npr. bencin, dizelsko gorivo, mineralno olje, toluen) | |
| Alkoholi, ketoni (npr. etanol, metanol, aceton) | |
| Nevtralne solne raztopine (npr. natrijev klorid, magnezijev klorid, morska voda) | |
| Razredčene reducirajoče kisline (npr. citronska kislina, oksalna kislina) | |
| Oksidirajoče kisline (npr. dušikova kislina) | |
| Koncentrirane kisline (npr. žveplova kislina, klorovodikova kislina) | |
| Razredčene baze (npr. razredčen natrijev hidroksid) | |
| Oksidirajoče baze (npr. natrijev hipoklorit) | |
| Koncentrirane baze (npr. koncentriran natrijev hidroksid) | |
