Calcolatore tolleranze albero e foro dimensionali pre-trattamento

Pubblicato il 20/10/2020 da Giacomo Bordiga

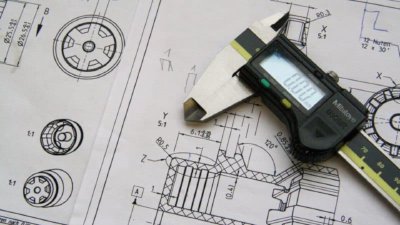

Cartiglio disegno tecnico con indicazione del trattamento superficiale

Con il seguente calcolatore è possibile calcolare le tolleranze dimensionali di alberi e fori.
I rivestimenti applicati ai pezzi meccanici modificano le quote in funzione dello spessore e del tipo di trattamento effettuato.
È possibile inoltre calcolare le tolleranze dimensionali di lavorazione meccanica pre-trattamento da rispettare per ottenere la corretta tolleranza del pezzo finito dopo trattamento superficiale.

Geometria

Inserire i dati relativi alla quota dimensionale per la quale si vuole effettuare il cacolo delle tolleranze.


Dimensioni finali

Dimensioni e tolleranze relative alla quota finale, dopo eventuale trattamento superficiale.

Trattamento

Inserire i dati relativi alla trattamento superficiale da applicare.



Dimensioni di lavorazione meccanica (pre-trattamento)

Dimensioni e tolleranze relative alla quota di lavorazione meccanica, prima di un eventuale trattamento superficiale.

Formule per il calcolo delle tolleranze

Nichelatura chimica

Per quanto riguarda la nichelatura chimica, lo spessore di trattamento è tutto sovrametallo. Le quote dovranno essere quindi ricalcolate considerando un incremento diametrale pari al doppio dello spessore.

ALBERO

Tolleranza+lavorazione = Tolleranza+finale – 2 × Spessoremax
Tolleranzalavorazione = Tolleranzafinale – 2 × Spessoremin

FORO

Tolleranza+lavorazione = Tolleranza+finale + 2 × Spessoremin
Tolleranzalavorazione = Tolleranzafinale + 2 × Spessoremax

Anodizzazione naturale alluminio

Per quanto riguarda invece l’anodizzazione naturale, il trattamento cresce il 30% verso l’esterno e il 70% all’interno della superficie. Le quote dovranno essere quindi ricalcolate considerando un incremento diametrale pari al 0,6 volte lo spessore.

ALBERO

Tolleranza+lavorazione = Tolleranza+finale – 0,6 × Spessoremax
Tolleranzalavorazione = Tolleranzafinale – 0,6 × Spessoremin

FORO

Tolleranza+lavorazione = Tolleranza+finale + 0,6 × Spessoremin
Tolleranzalavorazione = Tolleranzafinale + 0,6 × Spessoremax

Anodizzazione dura alluminio

Per quanto riguarda invece l’anodizzazione dura, il trattamento cresce il 50% verso l’esterno e il 50% all’interno della superficie. Le quote dovranno essere quindi ricalcolate considerando un incremento diametrale pari allo spessore.

ALBERO

Tolleranza+lavorazione = Tolleranza+finale – Spessoremax
Tolleranzalavorazione = Tolleranzafinale – Spessoremin

FORO

Tolleranza+lavorazione = Tolleranza+finale + Spessoremin
Tolleranzalavorazione = Tolleranzafinale + Spessoremax
