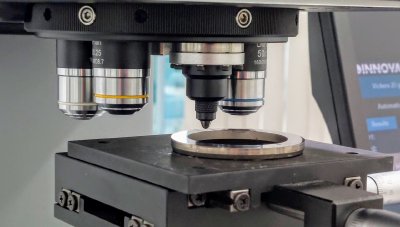

Dieses Werkzeug konvertiert Härtewerte in verschiedene Skalen: Brinell (HB), Vickers (HV) und Rockwell C (HRC). Es basiert auf den Umrechnungsdaten für nicht-austenitische Stähle gemäß ASTM E140 (Tabelle 1).
| Rockwell C Hardness Number 150 kg (HRC) | Vickers Hardness Number (HV) | Brinell Hardness Number, 10 mm Standard ball, 3000 kg (HBS) | Brinell Hardness Number, 10 mm Carbide ball, 3000 kg (HBW) |
|---|---|---|---|
| 68 | 940 | - | - |
| 67 | 900 | - | - |
| 66 | 865 | - | - |
| 65 | 832 | - | (739) |
| 64 | 800 | - | (722) |
| 63 | 772 | - | (705) |
| 62 | 746 | - | (688) |
| 61 | 720 | - | (670) |
| 60 | 697 | - | (654) |
| 59 | 674 | - | 634 |
| 58 | 653 | - | 615 |
| 57 | 633 | - | 595 |
| 56 | 613 | - | 577 |
| 55 | 595 | - | 560 |
| 54 | 577 | - | 543 |
| 53 | 560 | - | 525 |
| 52 | 544 | (500) | 512 |
| 51 | 528 | (487) | 496 |
| 50 | 513 | (475) | 481 |
| 49 | 498 | (464) | 469 |
| 48 | 484 | 451 | 455 |
| 47 | 471 | 442 | 443 |
| 46 | 458 | 432 | 432 |
| 45 | 446 | 421 | 421 |
| 44 | 434 | 409 | 409 |
| 43 | 423 | 400 | 400 |
| 42 | 412 | 390 | 390 |
| 41 | 402 | 381 | 381 |
| 40 | 392 | 371 | 371 |
| 39 | 382 | 362 | 362 |
| 38 | 372 | 353 | 353 |
| 37 | 363 | 344 | 344 |
| 36 | 354 | 336 | 336 |
| 35 | 345 | 327 | 327 |
| 34 | 336 | 319 | 319 |
| 33 | 327 | 311 | 311 |
| 32 | 318 | 301 | 301 |
| 31 | 310 | 294 | 294 |
| 30 | 302 | 286 | 286 |
| 29 | 294 | 279 | 279 |
| 28 | 286 | 271 | 271 |
| 27 | 279 | 264 | 264 |
| 26 | 272 | 258 | 258 |
| 25 | 266 | 253 | 253 |
| 24 | 260 | 247 | 247 |
| 23 | 254 | 243 | 243 |
| 22 | 248 | 237 | 237 |
| 21 | 243 | 231 | 231 |
| 20 | 238 | 226 | 226 |
Die angegebenen Vergleichswerte basieren auf ASTM E140. Für die Beurteilung der erforderlichen Härte und Verschleißbeständigkeit eines Bauteils finden Sie unten weiterführende Informationen zu Oberflächenbehandlungen.
Schichthärte, thermische Härtung und Verschleißbeständigkeit.
Wärmebehandlungen ansehen Leitfaden lesenHärte der Oxidschicht, Aluminiumlegierungen und Verschleißbeständigkeit.
Härte und Verschleiß ansehen Leitfaden lesen
Eine der häufigsten Fragen von Kundinnen und Kunden, die sich zum ersten Mal mit einer technischen Oberflächenbehandlung beschäftigen, lautet: „Was kostet das pro Kilo?“ Ob es sich um chemisches Vernickeln oder um Eloxieren handelt - die einzig seriöse Antwort lautet: Es kommt darauf an.
Mehr lesen
Eine der Haupteigenschaften der chemischen Vernickelung ist ihre Korrosionsbeständigkeit. Die chemische Vernickelung wird auf mechanischen Metallteilen (Stähle, Aluminium- oder Kupferlegierungen) verwendet, wenn ein Schutz vor Oxidation und Korrosion durch äußere Einflüsse erforderlich ist.
Mehr lesen
In der Präzisionsmechanik werden hauptsächlich Legierungen aus Eisen, Aluminium und Kupfer verwendet. Ausschlaggebend dafür sind ihre mechanischen Eigenschaften ebenso wie ihre gute Verfügbarkeit, Wirtschaftlichkeit und einfache Bearbeitbarkeit.
Mehr lesen
